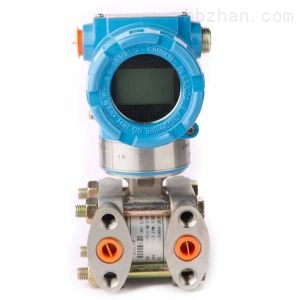

3151DP差壓變送器的應用原理和注意事項

一、概述

3151DP差壓變送器中的是工業實踐中最為常用的一種重量變送器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業，下面就簡單介紹一些常用差壓變送器原理及其應用。

差壓變送器的基本原理是、將一個空間用敏感元件(多用膜盒)分割成兩個腔室，分別向兩個腔室引入壓力時，傳感器在兩方壓力共同作用下產生位移(或位移的趨勢)，這個位移量和兩個腔室壓力差(差壓)成正比，將這種位移轉換成可以反映差壓大小的標準信號輸出。

　　實際構造中，敏感元件的結構，腔室的形式，位移轉換的方式，標準信號的格式 都有很多種。

二、應變片差壓變送器原理以及應用

上海自動化儀表一廠的變送器的種類繁多，如電阻應變片差壓變送器、半導體應變片差壓變送器、壓阻式差壓變送器、電感式差壓變送器、電容式差壓變送器、諧振式差壓變送器及電容式加速度傳感器等。但應用最為廣泛的是壓阻式差壓變送器，它具有極低的價格和較高的精度以及較好的線性特性。

下面由上海自動化儀表股份有限公司主要介紹這類傳感器。

在了解壓阻式力傳感器時，首先認識一下電阻應變片這種元件。電阻應變片是一種將被測件上的應變變化轉換成為一種電信號的敏感器件。它是壓阻式應變變送器的主要組成部分之一。電阻應變片應用最多的是金屬電阻應變片和半導體應變片兩種。金屬電阻應變片又有絲狀應變片和金屬箔狀應變片兩種。通常是將應變片通過特殊的粘和劑緊密的粘合在產生力學應變基體上，當基體受力發生應力變化時，電阻應變片也一起產生形變，使應變片的阻值發生改變，從而使加在電阻上的電壓發生變化。這種應變片在受力時產生的阻值變化通常較小，一般這種應變片都組成應變電橋，并通過后續的儀表放大器進行放大，再傳輸給處理電路(通常是A/D轉換和CPU)顯示或執行機構。

三、注意事項

對于工業上大部門的差壓變送器，不管是HART協議和布朗協議等差壓變送器，安裝與調校應注意以下幾個問題：

　　1、安裝時候經常出現松動，變送器與三閥組鏈接，螺栓應對角縮緊，一般不能一次鎖死，三閥組安裝時候應該加密封線圈。

　　2、校驗儀設置功能項，校驗儀首先清零，壓力管路連接好，同時注意正負極連接，接入標準電阻。檢查回路電流。

　　3、正確的掛接手操器，按照要求設置變送器內容，零位調整。

　　4、對于三閥組的操作：首先打開平衡閥，正確開高壓閥。

　　5、變送器精度校驗：將微調閥放到中間位置，關閉截止閥及回檢閥，電動壓力檢驗臺輸出壓力設置，基本誤差調校(上行5點，下行5點)，及時記錄數據。

　　6、設備復位整理：停用三閥組，停電、拆除回路連線及相關設備，壓力控制臺啟動關閉，打開截止閥及回檢閥。

　　7、正確進行誤差及回差的計算，正確給出校驗結論，正確給出校驗結論，正確進行有效數字的處理。

作者：上海自動化儀表股份有限公司（原創文章，轉載請注明網址）
