3151GP系列變送器

時間：2014-09-09 09:37 來源：未知作者：上海自儀

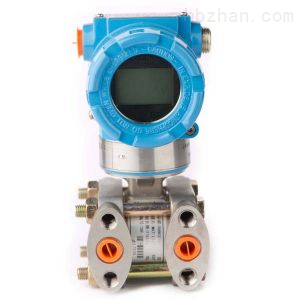

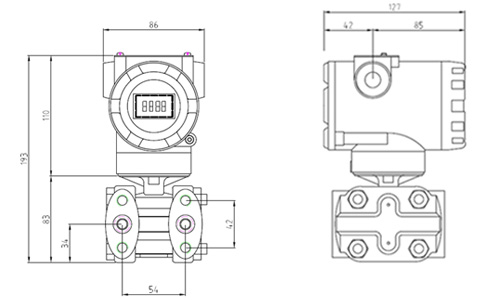

3151GP系列變送器

一、產品特點

1．完整的測量范圍：0-0.15kPa～42MPa, 多種選擇、應用靈活，可以滿足絕大部分用戶的需求。

2．結構小巧、堅固、抗振。一體化接線盒和本機零點和量程調整和LCD顯示組態按鈕，使安裝、校驗和運行簡化。

3．在變送器殼體上設計了非接觸式就地零點、量程調整和LCD液晶顯示參數組態按鈕，便于現場調整零點和量程及設置所需的現場顯示參數。

4．采用固體、插接式印制線路板、模塊化結構，有助于故障檢修及減少備件庫存示參數。

5．阻尼可調，提高了用戶的可選擇性。

6．智能電路，方便用戶操作。

7．具有獨立抗電磁干擾電路和軟件抗干擾設計，提高了產品的可靠性。

8．內部具有測量溫度參數傳感器，提高了變送器環境溫度影響補償性能，由于該傳感器與被測介質直接接觸，所以同時可獲得與傳感器所接觸的介質的溫度信息。

9．變送器配置的現場數字顯示表可以直接顯示測量壓力值、輸出模擬電流值、被測壓力對應設定量程的百分比值、傳感器本體與其被接觸介質的溫度值。本項技術己申請專利。

10．變送器提高了故障恢復能力，大大減少了變送器維護工作量。

11． LCD液晶顯示表采用多參數循環顯示方式工作。

12．具有HART協議遠程通訊功能，在實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。

13．具有全金屬密封的差動電容壓力傳感器的δ室結構創新設計，使差壓（壓力）和溫度測量實現了重大改進和良好的穩定性。

二、產品介紹

變送器具有防塵結構，安裝、使用和調校都方便簡單。接線端子和電子線路板放置在變送器上部的密封電氣腔室內，且彼此相互隔離開。所以現場接線時，放大器仍在密封狀態下工作。變送器具有反極性保護措施，防止由于電源接反而損壞變送器。工作時的容積變化量小于0.16毫升，可防止被測介質液柱過大變化，因而可不需為補償容積變化量而增置冷凝器或液位筒。變送器與被測介質接觸部分的零部件，選用316L不銹鋼材料。采用表面貼裝的電子元件和插拔式設計制造的印制電路板，使故障少，維護方便，通用性強，減少了備品備件，降低了維修成本。

結構與原理

3151變送器由傳感器和電子線路板兩部分組成，傳感器部分包括：敏感元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子線路板部分包括：微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。

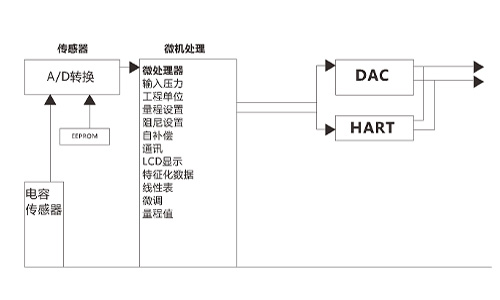

變送器功能方塊圖

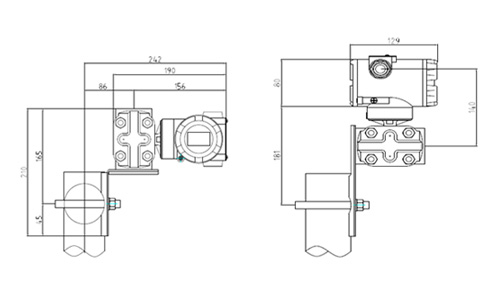

2英寸管道安裝支架 2英寸管道安裝平支架

變送器安裝于2英寸管道上的支架變送器垂直安裝于2英寸管道上的支架

碳鋼結構，配有碳鋼U型螺栓碳鋼結構，配有碳鋼U型螺栓

聚氨酷噴漆聚氨酷噴漆

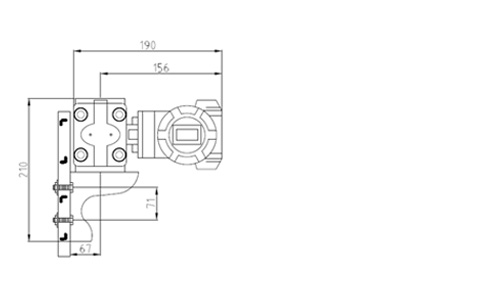

面板安裝支架

變送器安裝于面板或墻上用的支架

碳鋼結構，配有碳鋼螺栓

聚氨酷噴漆

三、選型編碼表(如條件允許更換為選型參照)

3151系列代碼	變送器選型代碼									選用項
測量類型	GP	表壓力變送器
推薦使用量程（kPa）		3	0-1～7.5
		4	0-4～40
		5	0-20～200
		6	0-70～700
		7	0-210～2100
		8	0-700～7000
		9	0-210～21000
		0	0-420～42000
輸出信號型式		A	4～20mA直流信號＋HART協議數字信號(單參數)							選用
		B	4～20mA直流信號＋HART協議數字信號(多參數)
		E	工業以太網協議的數字量信號

		F	FF基金會現場總線協議的數字量信號
		P	Profibus－PA協議的數字量信號
與測量介質接觸的部件材料			22	316L SST 傳感器隔離膜片、 316 SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈						選用
			23	哈氏合金C-276 傳感器隔離膜片、 316 SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈
			25	鉭材料傳感器隔離膜片 316SST 流程法蘭、泄放閥、選用接頭氟碳橡膠接液"O"形密封圈
流程法蘭接頭型式				O	1/4－18 NPT 內螺紋					選用
				T	1/2－14 NPT 內螺紋
				S1	帶一個遠傳裝置（正壓側）
				S2	帶一個遠傳裝置
顯示器件型式					M20	指針顯示，0～100%線性刻度（輸出4～20mA的變送器可選）				選用
					M7	LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。
					M28	OLED顯示，中文顯示界面（回路增加壓降≤6.5V）同時顯示壓力、溫度、電流、百分比與測量工程量單位。
					M30	LED數字顯示百分比量程（4～20mA回路增加壓降≤3V）
					M32	LED數字顯示，可按需設定（4～20mA回路增加壓降≤3V）
安裝支架型式						B1	彎支架管裝2″管			選用
						B2	彎支架板裝
						B3	平支架管裝2″管
防爆型式							d	ExdⅡCT6（隔爆型）		選用
							i	ExiaⅡCT6（本安型）
抗電源干擾型式（本安防爆型不能用）							k	安裝內置式電源隔離模塊		選用
引壓接頭								C12	一端為1/2-14NPT螺紋，另一端為外徑14mm,內徑6mm連接管，用于與其它管道焊接，兩端為可拆卸式螺紋連接。	選用
